Сэндвич-панели МВУ и PIR

Сэндвич-панели – трехслойная конструкция с облицовочными слоями из стального профилированного листа с полимерным покрытием и средним теплоизоляционным слоем из базальтовой минеральной плиты с поперечно ориентированным направлением волокон. Используются для возведения внешних и внутренних стен, межэтажных и кровельных перекрытий быстровозводимых зданий. Сэндвич-панели отличаются высокой прочностью, огнестойкостью, отличной звуко- и теплоизоляцией, легкостью конструкции и устойчивостью к механическим повреждениям.

Область применения сэндвич-панелей

  • Объекты промышленного назначения;

  • Производственные здания;

  • Торговые комплексы, центры, крытые рынки, магазины и супермаркеты;

  •  Медицинские и фармацевтические учреждения;

  • Здания аэропортов, ангаров, терминалов;

  • Сельско-хозяйственные комплексы (коровники, свинофермы, птичники и

  • Звероводческие комплексы);

  • Выставочные спортивно-концертные комплексы, бассейны;

  • Холодильные и морозильные камеры, склады;

  • Складские терминалы, станции технического обслуживания, ремонтные зоны,

  • Паркинги, автомойки, а также другие быстрово зводимые и мобильные здания;

  • Жилые комплексы и их инфраструктура.

Степень агрессивности воздействия атмосферы воздуха - слабоагрессивная и
среднеагрессивная среда при температуре наружной поверхности панелей
от -600С до +550С, относительной влажности воздуха внутри помещений до 80%.

Сэндвич-панели с утеплителем из пенополиизоцианурат (PIR)

Сэндвич-панели PIR утеплителем легче, прочнее и долговечнее сэндвич-панелей

с другими теплоизоляционными материалами.


1. Незначительная теплопроводность не имеющая аналогов (0,0017 Вт/ мК) позволяют
использовать сэндвич-панели меньшей толщины;


2. Плотность ( 40кг/м3), отсутствие мостиков холода дает высокую степень комфортности
зданий и сооружений в любом климате; 3. Устойчив к влаге и используется в слабоагрес-
сивной, средне агрессивной коррозионной среде;


3. Имеет высокие прочностные характеристики-за счет адгезии к облицовкам;


4. Является биологически нейтральным материалом устойчивым к микроорганизмам,
противостоит гниению, воздействию грызунов;


5. Повышенная акустическая изоляция;


6. Закрытопористая мелкоячеистая структура утеплителя PIR не распространяет
горение;


7. Панели имеют уплотнительные ленты в замках или двойной замок, что создает
герметичность конструкции;


8. Благодаря четкой геометрии, стык при монтаже составляет около 3 мм.


9. Возможность демонтажа и перевозки на другой объект;


10. Долговечность.

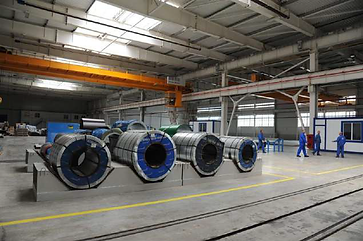

Облицовка

При изготовлении облицовок сэндвич-панелей применяется тонколистовая горяче-оцинкованная сталь группы ХП, нержавеющая сталь и алюминий.


Толщина металла для стеновых панелей - 0,4; 0,5; 0,6; 0,7; 0,8мм; для кровельных - 0,5;0,6; 0,7; 0,8; 0,9мм. Для увеличения несущей способности кровельные панели выполнены с высокой гофрированной верхней облицовкой, нижняя облицовка - сталь, бумага, полимерная мембрана.

Для защиты поверхности облицовки наносится пленка, обеспечивающая сохранность
полимерного покрытия при перевозке и монтаже.

Цветовая гамма

RAL

1004

RAL

1004

RAL

1014

RAL

1018

RAL

3003

RAL

3005

RAL

8017

RAL

9005

RAL

3009

RAL

3020

RAL

5002

RAL

5005

RAL

5015

RAL

5021

RAL

9002

RAL

9006

RAL

6005

RAL

6026

RAL

6029

RAL

7004

RAL

7036

RAL

9003

RAL

2004

Внимание! Изображение цвета облицовок дают лишь представление о базовом цвете. Оригинальный цвет

можно посмотреть по каталогу цветов RAL

Можно заказать расцветку из предлагаемого цветового каталога RAL (более 200 цветов).
На поверхность облицовки наносится защитная пленка, обеспечивающая сохранность
покрытия при транспортировании и монтаже.

Утеплитель

В качестве утеплителя в сэндвич-панелях используется жёсткий безфреоновый (безвредный для здоровья и не содержит вредных для азонового слоя соединений CFC/HCFC)  пенополиизоцианурат (PIR), получаемые при смешивании жидких компонентов (полиолов и полиизоцианатов), изготовленных по технологии концернов BASF, HUNTSMAN, BAYER, DOW


Эти компоненты разработаны специально для применения на непрерывных линиях
изготовления сэндвич-панелей.



Адгезив


В качестве адгезива при изготовлении сэндвич-панелей применяется краска
“Бекрикоут 720” фирмы “BECKERS”, ЭП 0200 ЗАОM“НПК ЯрЛИ”.

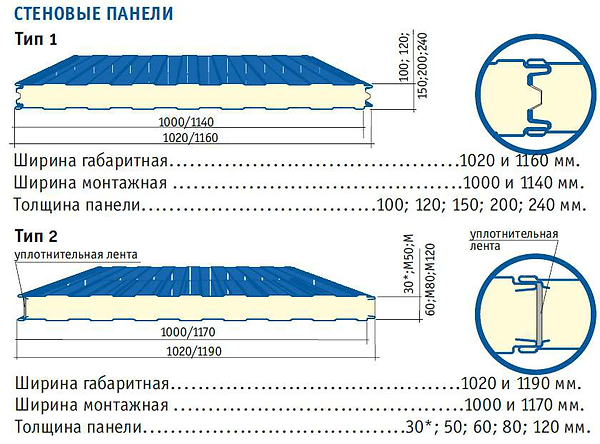

Типы панелей

Длина сэндвич-панелей...............................от 2 000 до 14 000 мм.

В зависимости от объема поставки, доступны панели со специальной шириной.
По запросу возможно изготовление внешних листов из других материалов.

Масса сэндвич-панелий

Массы панелий соблицовками толщиной 0,5/0,5 мм.

Несущая способность

Несущая способность при кратковременной переменной нагрузке, кг/м 2,
(при толщине панели 80 мм с пролетом 3м).

ФИЗИКО-ТЕХНИЧЕСКИЕ СВОЙСТВА И МЕХАНИЧЕСКИЕ ПОКАЗАТЕЛИ

Коэффициент термического сопротивления сэндвич-панелий PIR

Приведенное сопротивление теплопередаче сэндвич-панелей с утеплителям PIR в зависимости от типа соединений

Сэндвич-панели с утеплителем из менеральной ваты (МВУ)

Преимущества сэндвич-панелий с МВУ

  • Негорючие удовлетворяют самым жестким требованиям ГОСТ 30244 94, ГОСТ 30402 96

  • Обладают высокими теплоизоляционными и шумоизоляционными свойствами

  • Соответствуют санитарным и экологическим нормам, включая нормы жилищного строительства

  •  Высокая технологичность и простота монтажа

  • Устойчивое антикоррозийное покрытие

Для придания изделию эстетичного внешнего вида, а также для увеличения срока

службы панелей за счет дополнительной антикоррозийной защиты используются окрашен-
ные облицовки.

Огнестойкость и теплоизоляционные свойства

Огнестойкость

Минераловатный утеплитель относится к негорючим материалам и обеспечивает высокую
огнестойкость сэндвич панелей.
Степень огнестойкости здания определяется огнестойкостью составляющих элементов
(несущего каркаса, стеновых и кровельных панелей, перекрытий) (см. табл. 1).


Стеновые панели выполняют функции навесных ограждающих конструкций. Кровельные -утепленного настила.

Таблица 1. Пределы огнестойкости стеновых и кровельных панелей



Сэндвич панели с минераловатным утеплителем соответствуют самым строгим требованиям ГОСТ 30247.0 94, 30247.1 94 и могут использоваться для строительства зданий
предельно-высокой—1 степени огнестойкости.
Степень огнестойкости строительных конструкций достигается при применении данных
сэндвич -панелей в комбинации с проектными решениями противопожарных узлов крепления и примыкания, согласно ТИ 098 09.

Теплоизоляционные свойства

Использование минераловатного утеплителя позволяет применять сэндвич-панели в
различных климатических зонах в качестве стеновых и кровельных ограждающих
конструкций без изменения их теплоизоляционных свойств.
Сравнительный анализ теплопроводности различных строительных материалов
показывает существенное преимущество сэндвич -панелей с минераловатным
утеплителем по толщине.

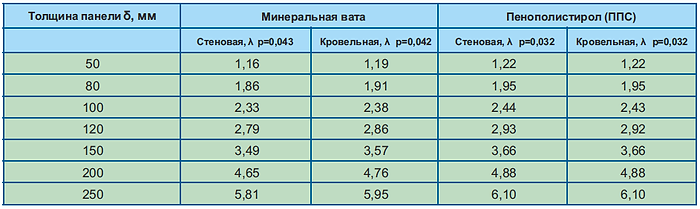

Сравнительный анализ теплопроводности



Приведенное сопротивление теплопередаче (по полю), R, (м2хоС)/Вт



Значения получены на основе экспериментальных данных (Протокол испытаний №32 07 от 05.11.2007 Испытательного центра “Самарастройиспытания”

при Самарском государственном Архитектурно строительном университете).
R=δ/λp, где δ толщина панели, λp расчетный коэффициент теплопроводности, R приведенное сопротивление теплопередаче стеновой панели
(по полю).

Приведенные значения необходимой минимальной толщины панелей с утеплителем из
минеральной ваты



Типы панелей

Стеновые панели

Длина — 1800 – 15 000 мм.
Нижняя облицовка с трапециевидными гофрами
По типу утеплителя: с минеральной ватой;

Варианты исполнения облицовок

Стеновые панели со скрытым креплением

Длина — 1800 – 15 000 мм.
Нижняя облицовка с трапециевидными гофрами
По типу утеплителя: с минеральной ватой;

Кровельные панели

Длина — 1800 – 12 000 мм.
Нижняя облицовка с трапециевидными гофрами
По типу утеплителя: с минеральной ватой;

Несущая способность

Определение максимального пролета для крепления
стеновых сэндвич-панелей по однопролетной схеме

При подборе максимального пролета для крепления стеновых сэндвич панелей в зави симости от
высоты здания, ветрового района и типа местности можно руководство ваться таблицами. Однако
при вертикальной раскладке панелей следует помнить, что на максимальный пролет панелей также
влияет цвет стеновых панелей. Темные цвета могут внести дополнительные ограничения. Ограничивать
пролет так же могут и другие факторы, такие как конфигурация здания, большая высотность и ряд
других.



Водостойкость

В сэндвич -панелях с минераловатным утеплителем используется минеральная вата с высокими
водоотталкивающими свойствами. Общее содержание влаги, конденсируемой из воздуха во внутреннем
объеме утеплителя, не превышает 0,09% при относительной влажности воздуха 95%. Это обеспечивает
стабильно высокие теплозащитные свойства панелей при различных климатических условиях.

Низкая масса

Низкая по сравнению с традиционными строительными материалами масса панелей облегчает
работу, делает простыми и удобными их складирование, транспортировку, обработку и монтаж.
Это качество снижает стоимость строительства и позволяет значительно сократить сроки возведения
объектов.

Определение максимального пролета для крепления
стеновых сэндвич-панелей по однопролетной схеме

Массы панелей 1 пог.м,кг. (с облицовками толщиной 0,6/0,6)

Звукоизоляция
